電路保護的多面手——微斷、塑殼與框架斷路器！
文章內容來自于網絡，如果侵犯著作權，請聯系刪除。
斷路器是一種能夠關合、承載和開斷正?；芈窏l件下的電流，并能在規定的時間內關合、承載和開斷異?；芈窏l件下的電流的開關裝置。按使用范圍可分為高壓斷路器和低壓斷路器，一般將電壓等級高于 3kV 的稱為高壓電器。
斷路器的作用主要有以下幾個方面：一是分配電能，可將電能合理地分配到不同的電路中；二是保護電路，當電路發生嚴重的過載、短路或欠壓等故障時，能自動切斷電路，防止事故擴大，保證安全運行。例如，高壓斷路器要開斷 1500V，電流為 1500 - 2000A 的電弧，這些電弧可拉長至 2m 仍然繼續燃燒不熄滅，此時滅弧就成為高壓斷路器必須解決的問題。
斷路器內部裝有滅弧裝置，其原理主要是冷卻電弧減弱熱游離，通過吹弧拉長電弧加強帶電粒子的復合和擴散，同時把弧隙中的帶電粒子吹散，迅速恢復介質的絕緣強度。低壓斷路器也稱為自動空氣開關，具有多種保護功能（過載、短路、欠電壓保護等）、動作值可調、分斷能力高、操作方便、安全等優點，被廣泛應用于電力系統中，作為配電環節的一部分，包括變壓器和各種高低壓電器設備。

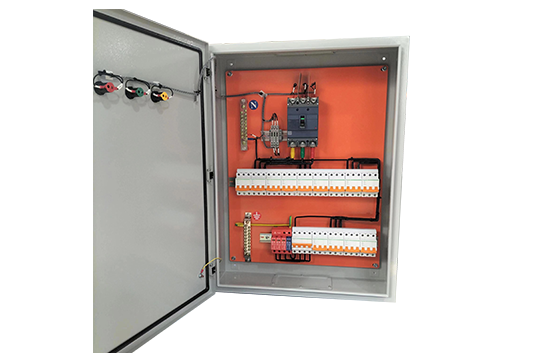

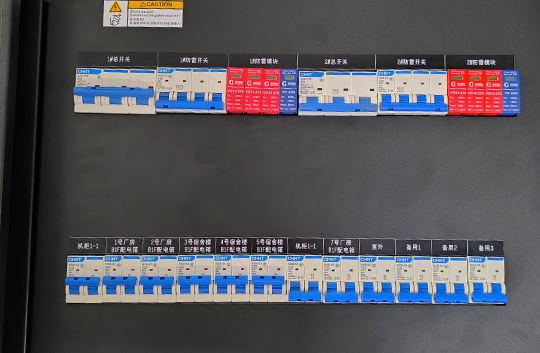

微型斷路器具有技術性能好、體積小、用料省、易于安裝、操作方便等特點。其在家庭和工業領域中發揮著重要作用，主要用于保護導線、電纜和控制照明。
電保智能微型斷路器具有高可靠性，通過采用先進的電子元器件和電路技術，保證了產品的高性能和可靠運行；易維護性，采用導軌式設計，硬件接口豐富，易于實現軟件開發。
在家庭安全用電方面，微型斷路器具有自動切斷電源的功能，當家中出現電器故障時，會立即斷開電源開關，以保證人身及財產的安全。

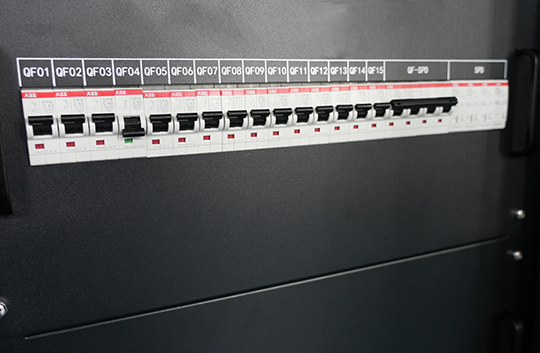

微型斷路器根據極數可以分為單極、單極和中性線、雙極、三極、三極和中性線、四極等類型。其中，單極微型斷路器用于保護單相電路，中性線直接取自輸入電源；單極和中性點型微型斷路器適用于需要相保護、中性點需要隔離的情況；雙極微型斷路器在需要保護相和中性點的情況下使用；三極微型斷路器一般用于不要求中性點的三相電機應用；三極和中性線微型斷路器用于配電板的進線，需要中性點隔離的地方；四極微型斷路器用于配電板進線，需要中性點保護的場合。
微型斷路器符合多項國家標準，在選擇和使用時應嚴格按照標準進行。
在民用建筑設計中，微型斷路器主要用于線路的過載、短路、過電流、失壓、欠壓、接地、漏電、雙電源自動切換及電動機的不頻繁起動時的保護、操作等用途。其選擇原則除遵守低壓電器設備的使用環境特征等基本原則外，尚應考慮如下條件：
①斷路器的額定電壓不應小于線路額定電壓；
②斷路器額定電流與過流脫扣器的額定電流不小于線路的計算電流；
③斷路器的額定短路分斷能力不小于線路中最大短路電流；
④選擇型配電斷路器需考慮短延時短路通斷能力和延時保護級間配合；
⑤斷路器欠壓脫扣器額定電壓等于線路額定電壓；
⑥當用于電動機保護時，則選擇斷路器需考慮電動機的起動電流并使之在起時間內不動作；設計計算見 “工業與民用配電設計手冊”；
⑦斷路器選擇還應考慮斷路器與斷路器、斷路器與熔斷器的選擇性配合。
在設計過程中，應根據實際情況合理選擇微型斷路器，確保其能夠有效地保護線路和設備，提高電力系統的安全性和可靠性。

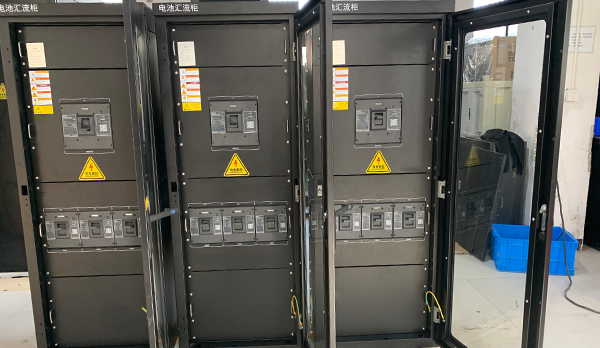

塑殼斷路器作為一種重要的電路保護設備，在多個場所發揮著關鍵作用。在住宅建筑中，它能有效保護家庭用電設備，如電視、冰箱、洗衣機等，防止因電路故障引發火災，為家庭生活提供安全保障。商業辦公場所里，塑殼斷路器可以保護辦公設備，如電腦、打印機、復印機等，避免電壓不穩或突發故障導致設備毀壞，確保辦公的正常進行。
在工業生產場所，塑殼斷路器用于保護生產設備，像機器設備、照明設備等，防止因電路故障導致的生產中斷和安全事故，減少企業因設備故障帶來的經濟損失。公共建筑如學校、醫院、商場等，塑殼斷路器能夠保護公共設施和人員的安全，避免因電路問題引發事故，為人們的公共生活提供穩定的電力支持。農業領域中，灌溉設備、氣象監測設備等農業設備在塑殼斷路器的保護下，確保農業生產的連續性和穩定性。室外場所的路燈、廣告牌等設備也需要塑殼斷路器的保護，避免因潮濕或惡劣天氣引發的電路問題。
近年來，全球塑殼斷路器市場持續增長。根據相關數據顯示，2021 年市場規模達到 442 億元，預計 2022 - 2027 年，全球塑殼斷路器市場將繼續以 5.8% 左右的復合年均增長率增長，到 2027 年市場規模將達到 619 億元。亞太地區由于新興經濟體數量多、基礎設施建設規模大，成為最大的塑殼斷路器需求市場，份額占比達到 45% 左右。

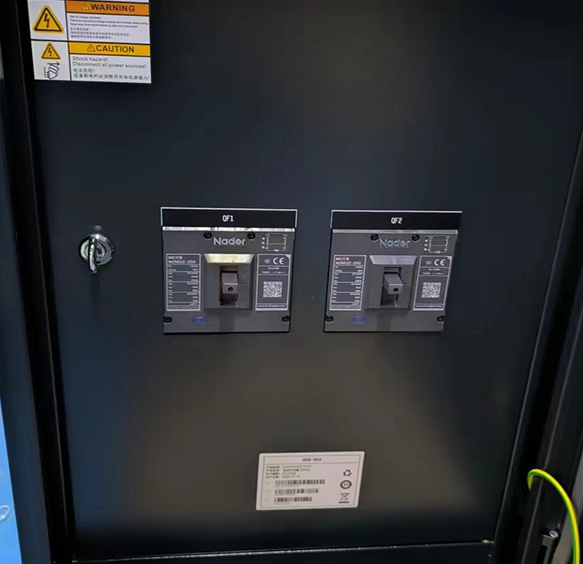

塑殼斷路器主要工作在額定電流 10A - 800A 的低壓配電網中，其結構緊湊、體積較小，所有組件密封在殼體內。按照原理可分為熱磁式塑殼斷路器和電子式塑殼斷路器兩大類。
熱磁式塑殼斷路器利用電的熱效應及電的磁效應，通過雙金屬片結構或電流互感器、熱繼電器等實現開關跳閘，調整精度不高，屬于反時限動作，且抗干擾強，不需要外接電源。
電子式塑殼斷路器通過電流互感器回路，檢查開關電流，以電流值來控制輸出，控制跳閘線圈讓開關跳閘，優點是精度高、調整方便，缺點是需要使用跳閘線圈、需要電源，電子電路出問題較難處理，抗干擾能力差一點。

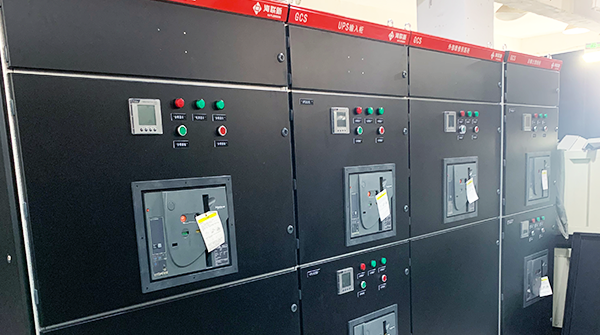

框架斷路器作為高容量的電力開關設備，在現代電力系統中扮演著至關重要的角色。其額定電流容量高達 6000 安培，能夠承受巨大的電流負荷，是處理大功率設備和大電流負載的理想選擇。例如，在大型工業設施中，如工廠的生產線，往往需要高功率的設備同時運行，框架斷路器能夠確保這些設備穩定地獲取電力，防止電線過載。
框架斷路器經過精心設計和嚴格測試，具有極高的可靠性。它通常采用耐用的材料，如高強度的金屬框架和優質的絕緣材料，能夠承受惡劣的環境條件，如高溫、高濕度和灰塵等。同時，先進的技術確保其在頻繁操作的情況下也能保持穩定的性能。據統計，框架斷路器的平均無故障時間可長達數萬小時，大大降低了電力系統的維護成本和停機時間。
框架斷路器具有高級的過載和短路保護功能，為電力系統提供了極高的安全性。當電路發生過載或短路故障時，斷路器能夠迅速切斷電流，防止?jié)撛诘奈ｋU情況發生，如火災和設備損壞。其保護功能的響應時間通常在毫秒級別，能夠在故障發生的瞬間啟動保護機制。

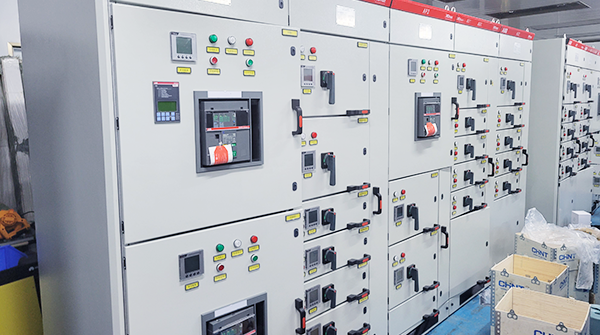

框架斷路器采用模塊化結構，分為框架、觸頭滅弧系統、手動操作機構、電動操作機構、智能型控制器以及抽屜座等部分。這種結構設計使得斷路器的各個部分都成為一個完整獨立的部件，組裝和拆卸十分方便，有利于檢修維護。例如，當需要更換某個部件時，只需拆卸相應的模塊，而無需對整個斷路器進行大規模的拆卸，大大提高了維護效率。
此外，框架斷路器功能完善，特別是隨著微電子技術的發展，部分智能型斷路器具有區域選擇連鎖功能，充分保證了動作的靈敏性和選擇性。它可以根據不同的電路需求進行定制化設置，滿足各種復雜的電力系統要求。
大型工業設施如鋼鐵廠、化工廠等需要大容量的電力供應，以支持各種生產設備和機器的運行。6000A 框架斷路器可以滿足這些需求，確保電力系統的可靠性和安全性。例如，在鋼鐵生產過程中，高溫熔爐、大型軋機等設備需要穩定的電力供應，框架斷路器能夠在電路出現故障時迅速切斷電流，保護設備和人員的安全。
商業建筑如購物中心、辦公樓和酒店也需要穩定的電力供應?？蚣軘嗦菲骺梢员Ｗo這些建筑的電力系統，防止停電和設備損壞。例如，在購物中心，眾多的照明設備、電梯、空調等設備需要可靠的電力支持，框架斷路器能夠確保這些設備的正常運行，為顧客提供舒適的購物環境。
關鍵基礎設施如醫院、機場和交通系統依賴于持續的電力供應。6000A 框架斷路器在這些領域中扮演著至關重要的角色，確保電力系統的可用性。例如，在醫院，各種醫療設備需要不間斷的電力供應，框架斷路器能夠在電路出現故障時迅速切換備用電源，保證醫療設備的正常運行，為患者的生命安全提供保障。
微型斷路器：電流不超過63A，適用于較小電流的電路保護。
塑殼斷路器：電流等級一般在10A-800A，能滿足中等電流需求。例如，在一些商業辦公場所和小型工業設備中，塑殼斷路器等級能夠滿足其電力需求。
框架斷路器：額定電流要大很多，一般為 630A - 6300A，如 6000A 框架斷路器能承受巨大的電流負荷，適用于大型工業設施等大電流負載場合。
微型斷路器：體積小，便于安裝在空間有限的地方。
塑殼斷路器：體積相對微信斷路器較大但比框架斷路器小。
框架斷路器：尺寸、體積較大通常采用模塊化結構，包含框架、觸頭滅弧系統等多個部分。
微型斷路器：結構相對簡單，一般配置過流脫扣器和瞬時脫扣器
塑殼斷路器：所有組件密封在殼體內，可分為熱磁式和電子式兩種。熱磁利用電的熱效應及磁效應實現開關跳閘，抗干擾強，電子式通過電流互感器回路檢查開關電流控制輸出，精度高但抗干擾能力稍差。
框架斷路器：采用模塊化結構，分為框架、觸頭滅弧系統、手動操作機構、電動操作機構、智能型控制器以及抽屜座等部分，每個部分都成為一個完整獨立的部件，組裝和拆卸方便，有利于檢修維護
微型斷路器：操作方式比較單調。
塑殼斷路器：操作容易，功能相對簡單，對過流和短路采用兩套裝置分別保護時，過流保護動作值可以人工調整，方便迅速。
框架斷路器：由于體形較大，單純的機械分合閘比較困難，因此引入了電磁鐵、電動、手柄等各種操作方式，功能完善，部分智能型斷路器具有區域選擇連鎖功能，保證動作的靈敏性和選擇性。
微型斷路器：主要通過導軌安裝，有時候由于力矩不夠而引發接觸不良。
塑殼斷路器：以螺釘安裝為主，容易壓緊，接觸良好，運行穩定，安裝比微型斷路器更穩固，難度也更低。
框架斷路器：由于體積大，安裝相對復雜，需要專業人員進行操作。
微型斷路器：主要用于家庭和一些小功率的工業領域，保護導線、電纜和控制照明，對可能產生火災或觸電危險的環境中使用非常重要，還具有遠程監控管理功能。
塑殼斷路器：適用于住宅建筑、商業辦公場所、工業生產場所、公共建筑、農業領域以及室外場所等，作為支路保護開關，為各種設備提供保護，防止因電路故障導致的設備毀壞、生產中斷和安全事故。
框架斷路器：應用于上級進線，在工業領域的大型工業設施、商業領域的商業建筑以及基礎設施領域的關鍵基礎設施中，確保電力系統的可靠性和安全性，當電路出現故障時迅速切斷電流，保護設備和人員的安全。
